改築推進工事例 002 |
呼び径 250B型セラミック管 ⇒ (改築)ヒューム管呼び径250 | |
1.1 工事の概要 平成21年3月中旬から下旬までの期間に、富山県T 市においてパイプキュア工法による改築推進工事を実施しました。 対象スパンは、インターロッキングブロック舗装された歩道下約3.5mに埋設されている下水道管(φ250セラミック管・ヒューム管)です。 土質はシルト分を含む砂質土、N値は5程度で、推進延長は約37.0m、管路勾配は上り7.8‰です。発進立坑は築造延長41.0m区間の2号マンホール脇に構築しました。事前に老朽管内部を充填し、回転破砕型推進方式Aタイプ((社)日本下水道管渠推進技術協会区分) で施工し、最終精度は上6mm,左4mmで到達しました。 1.2 工 事 (1) 工事名 公共下水道事業汚水管改築工事 (2) 工事時期 平成21年3月 (3) 工事場所 富山県T 市 (4) 発 注 者 T市上下水道部 (5) 工事内容 @既設管 φ250B型セラミック管、ヒューム管(発進側一部約2.0m) A新設管 φ300ヒューム管 (管長1.0m) B工法 回転破砕型推進方式Aタイプ((社)日本下水道管渠推進技術協会区分) C築造延長 41.0m D推進延長 37.8m E勾配 上り7.8‰ F土かぶり 約3.2m G土質 シルト分含む砂層、湧水なし N値5程度 H発進立坑 φ2,000mmライナープレート I到達人孔 1号人孔到達 (6) 使用機材 @推進機 エンビ・ホリゾン推進機 SEH-456型 Aパイプキュア工法機材 専用先導管他 | ||

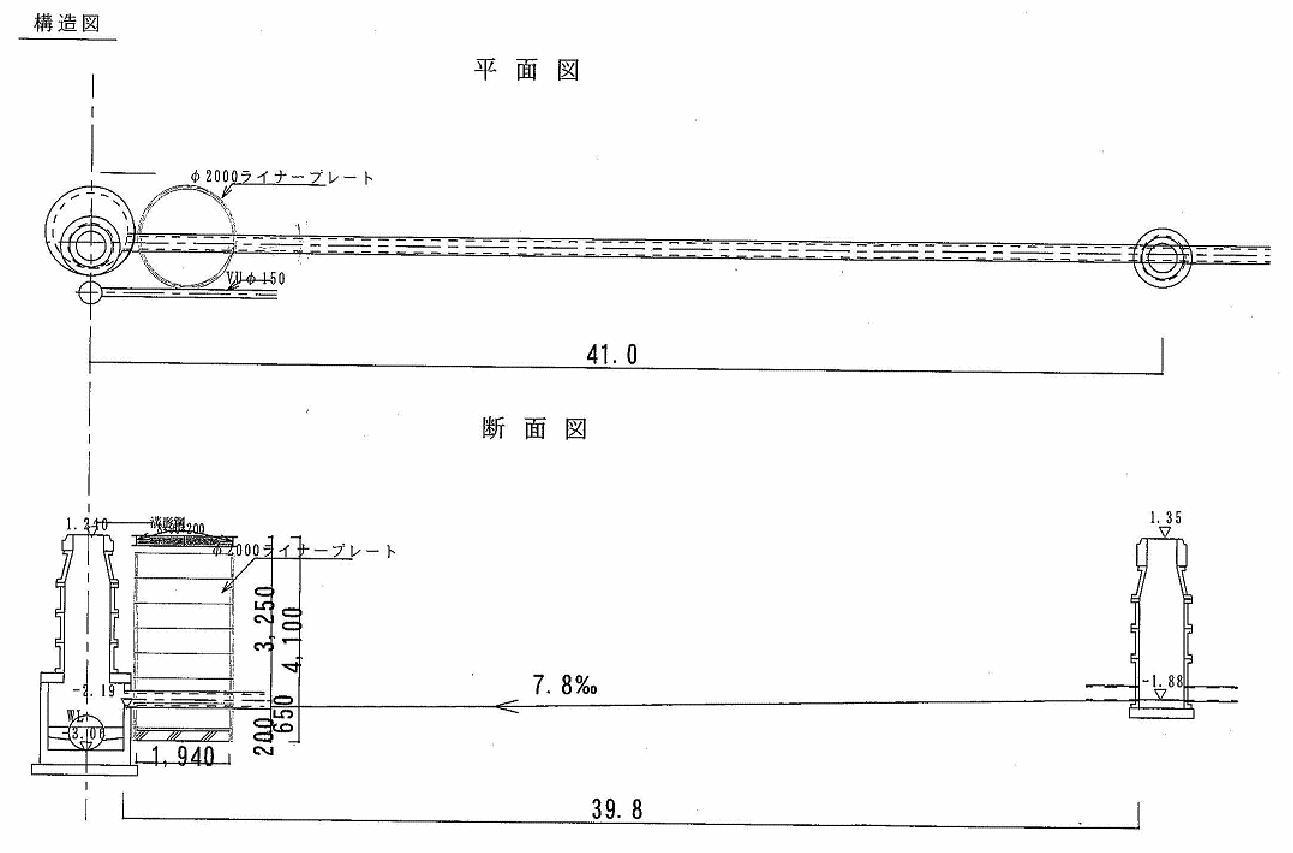

図−1 施工概念図 | ||

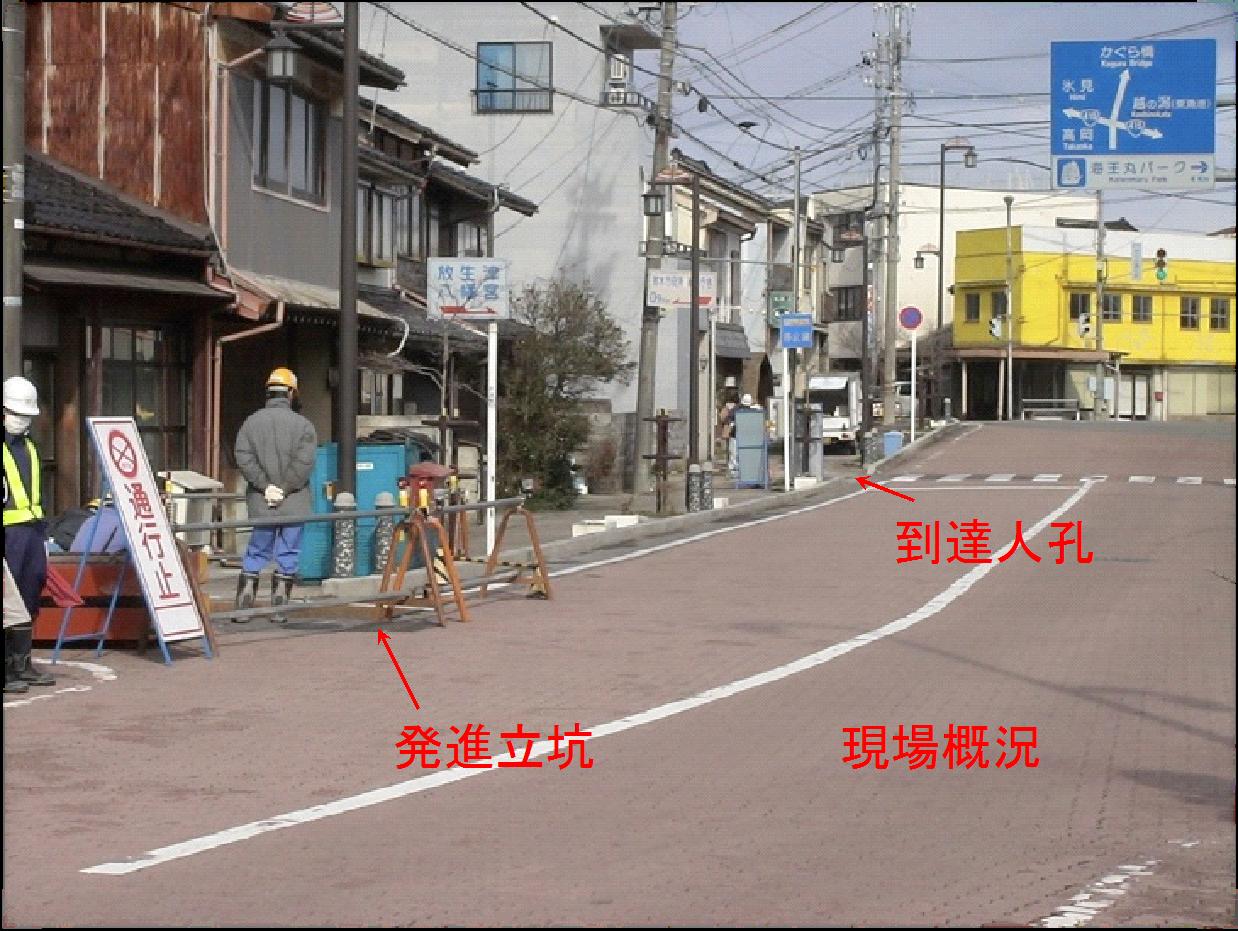

写真−1 全景 |

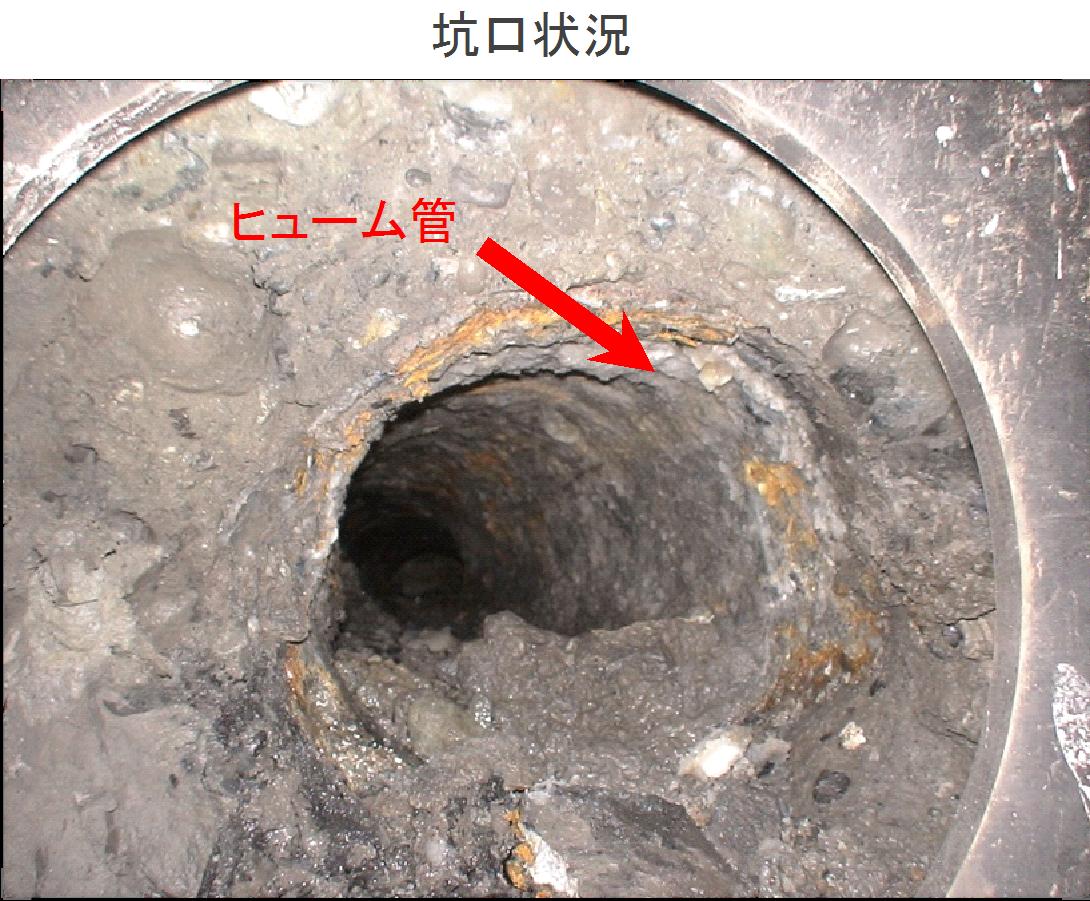

写真−2 坑口
| |

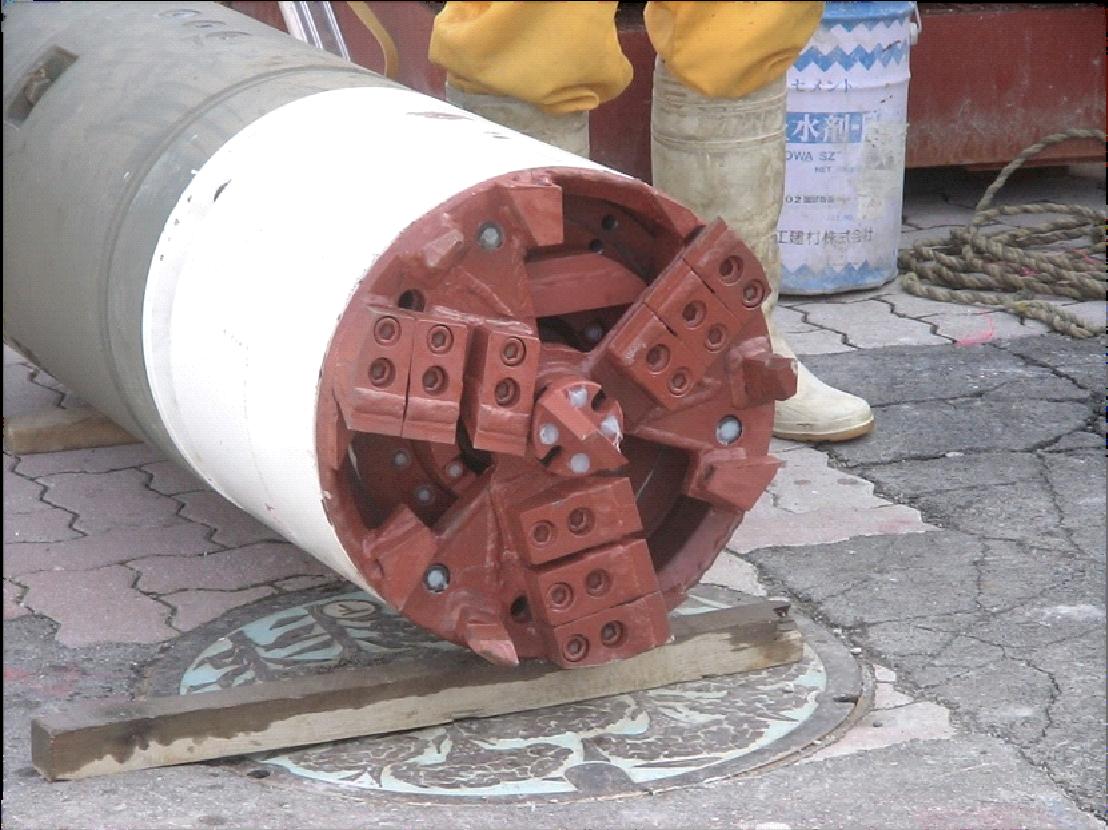

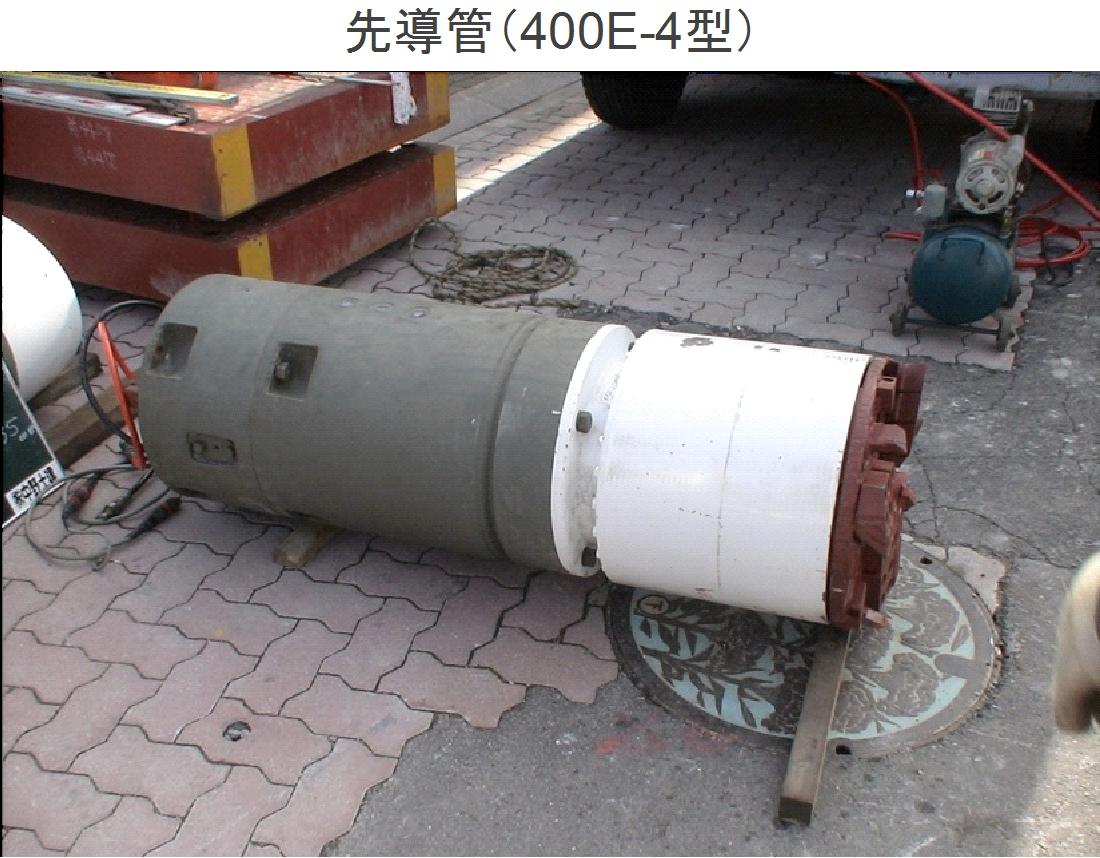

写真−3 先導管 |
写真−4 先導管 | |

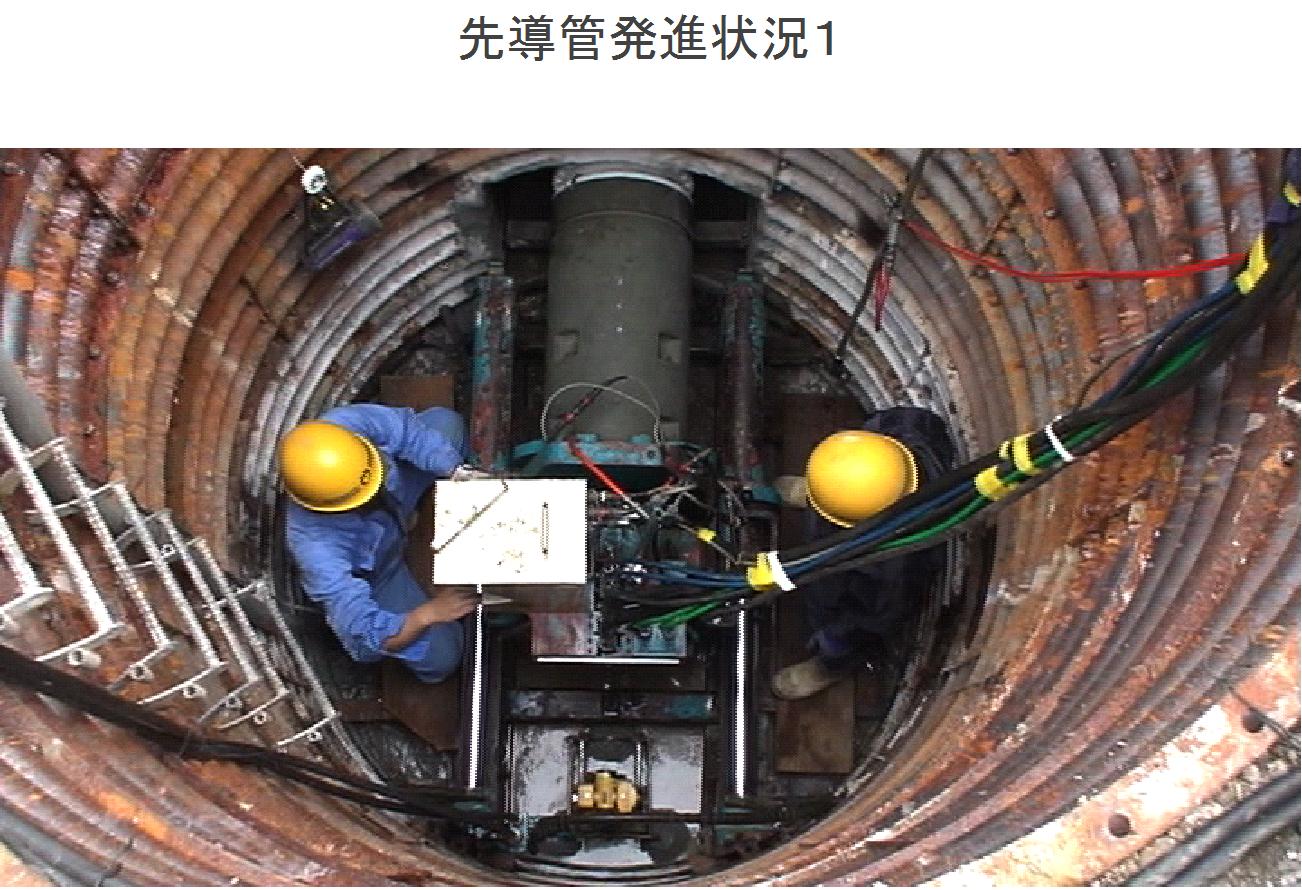

写真−5 先導管発進 |
写真−6 先導管発進 | |

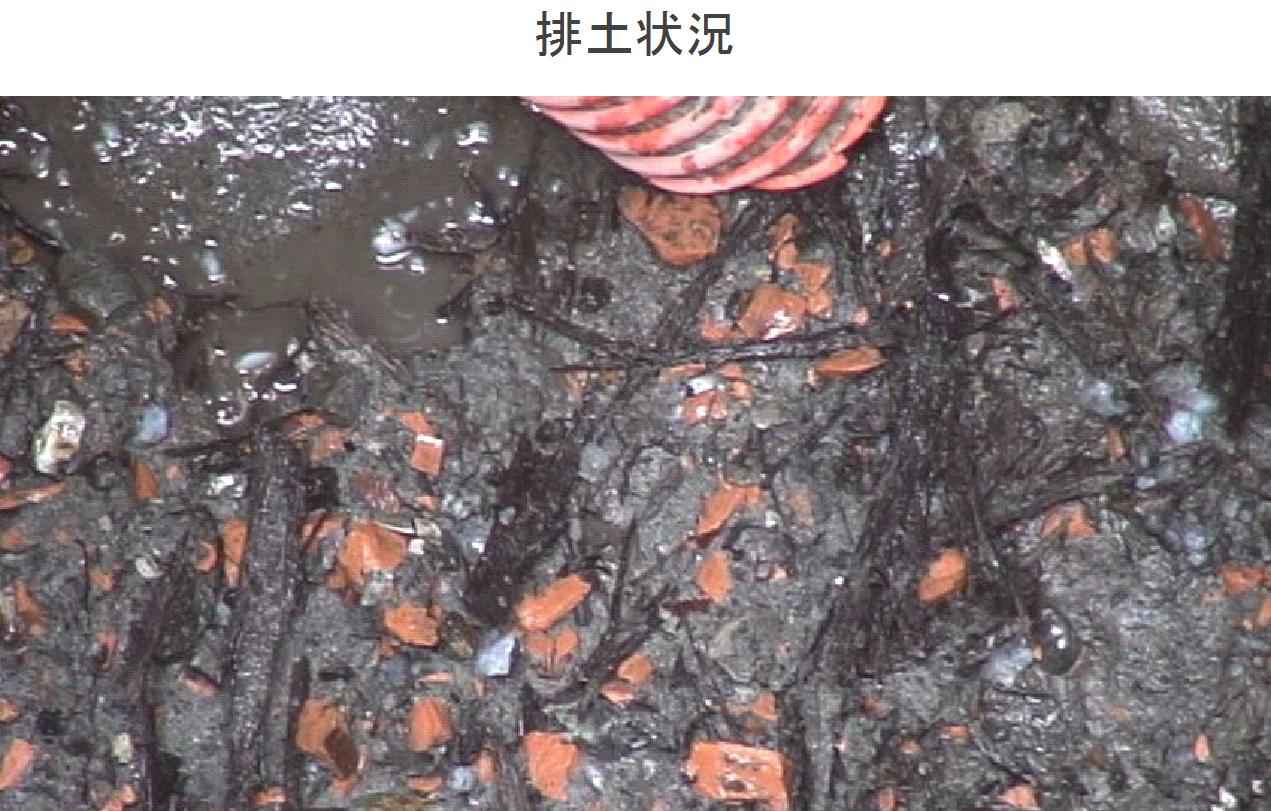

写真−7 排土状況 |

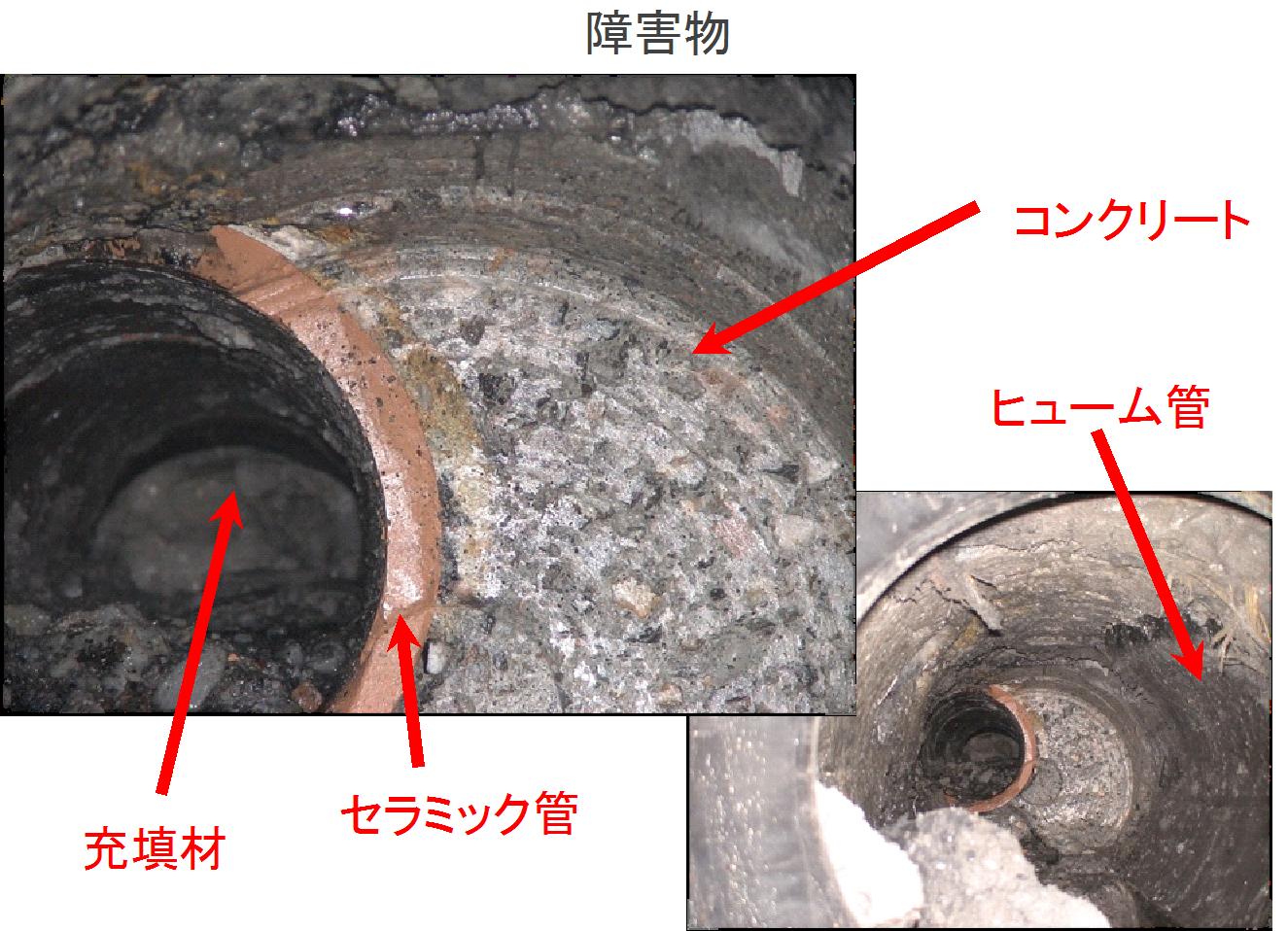

写真−8 障害物 | |

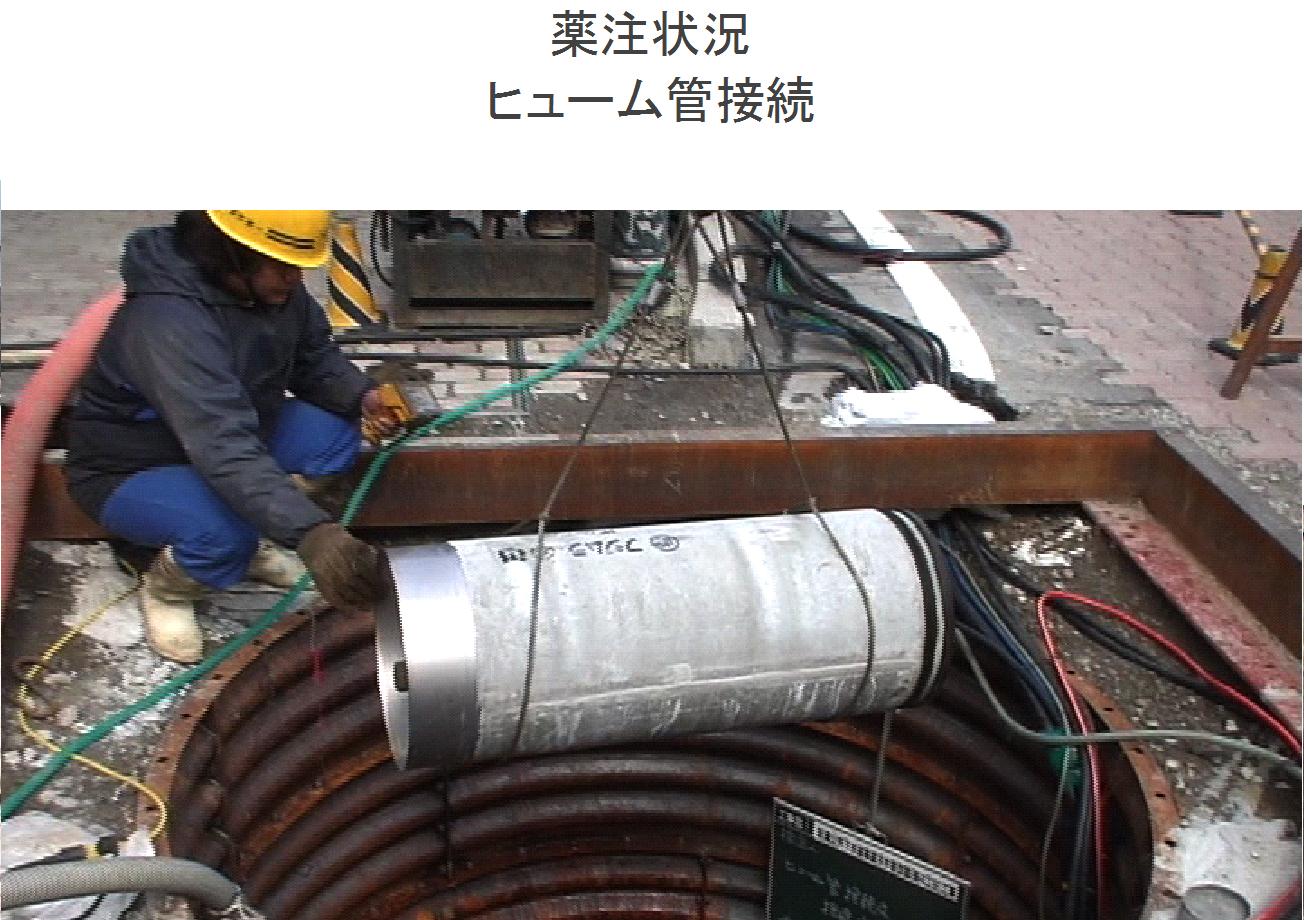

写真−9 ヒューム管 |

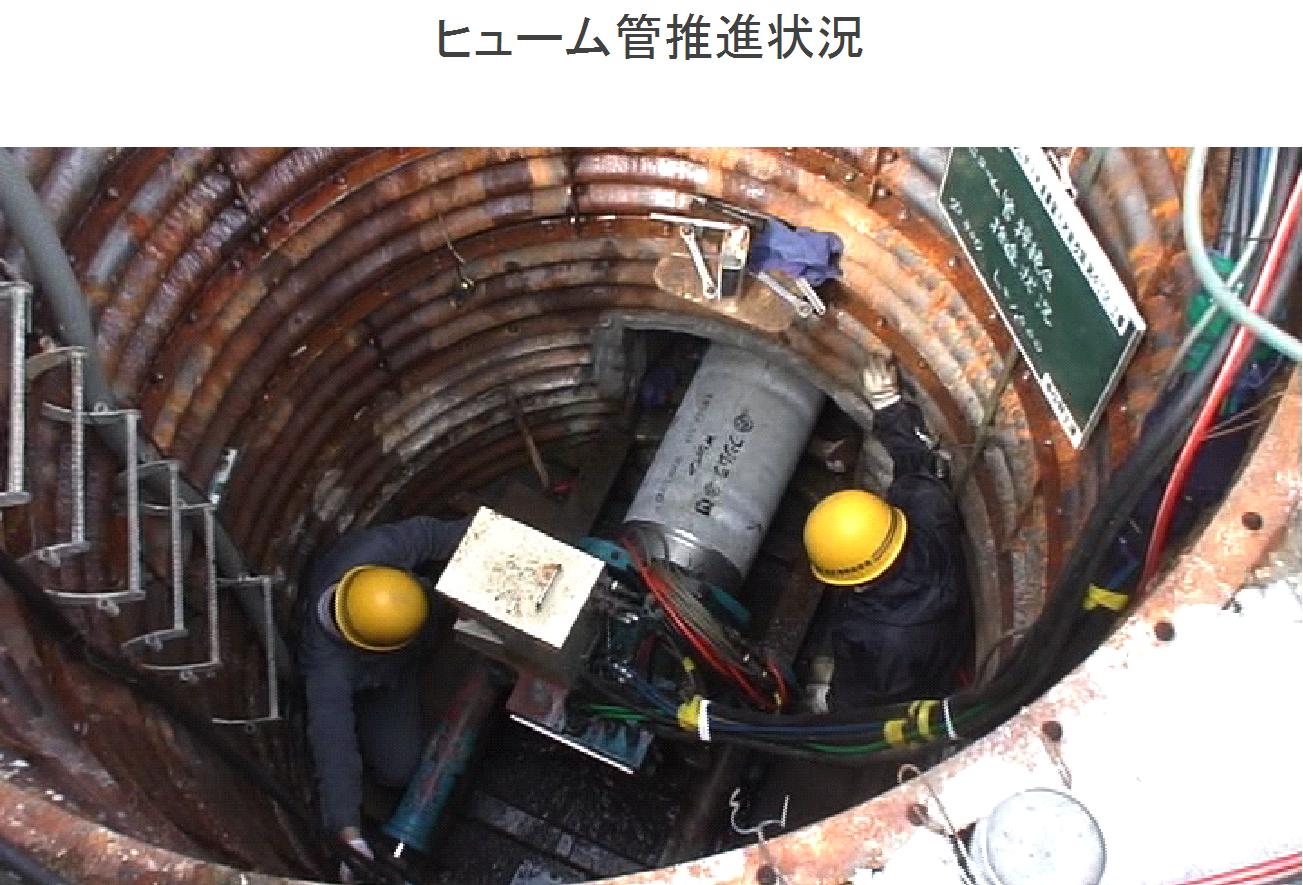

写真−10 ヒューム管推進 | |

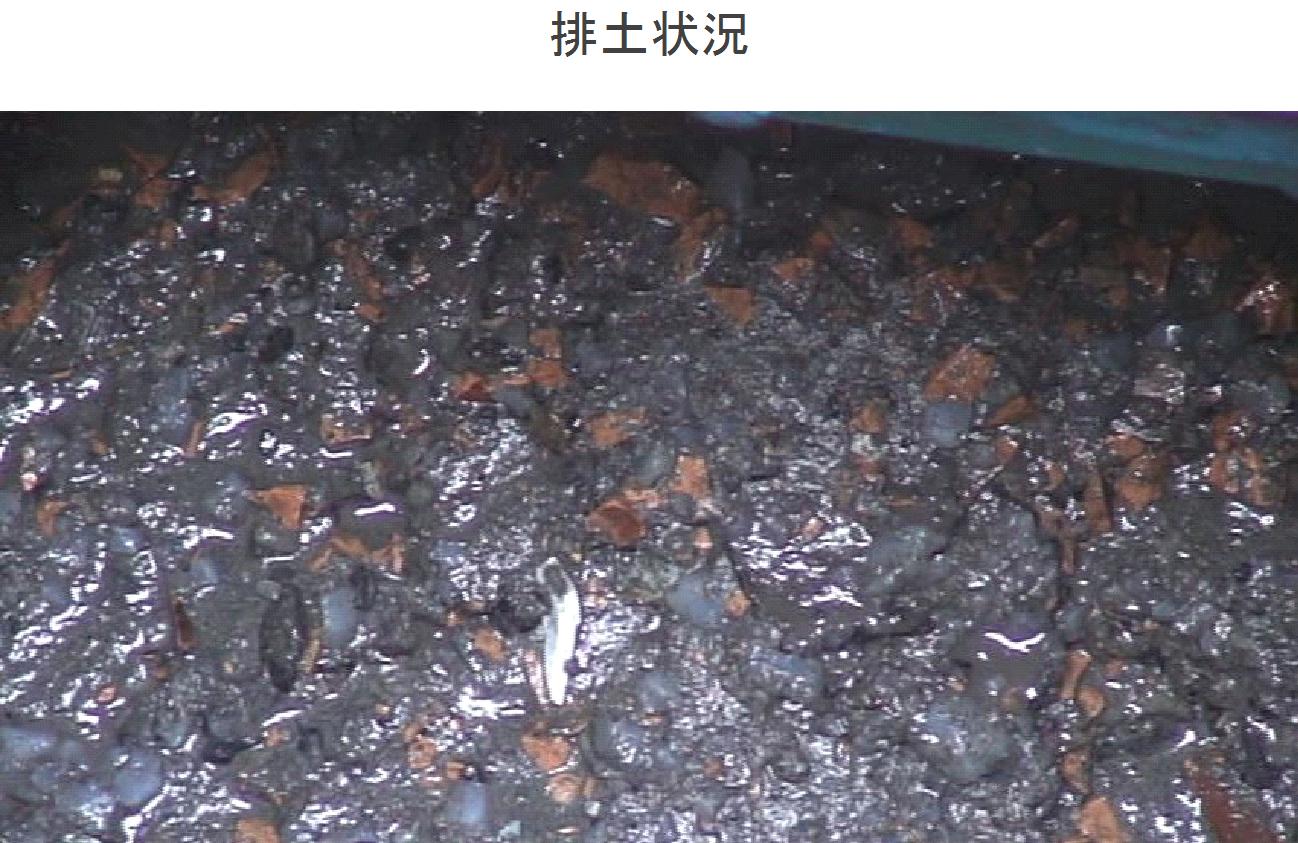

写真−11 排土状況 |

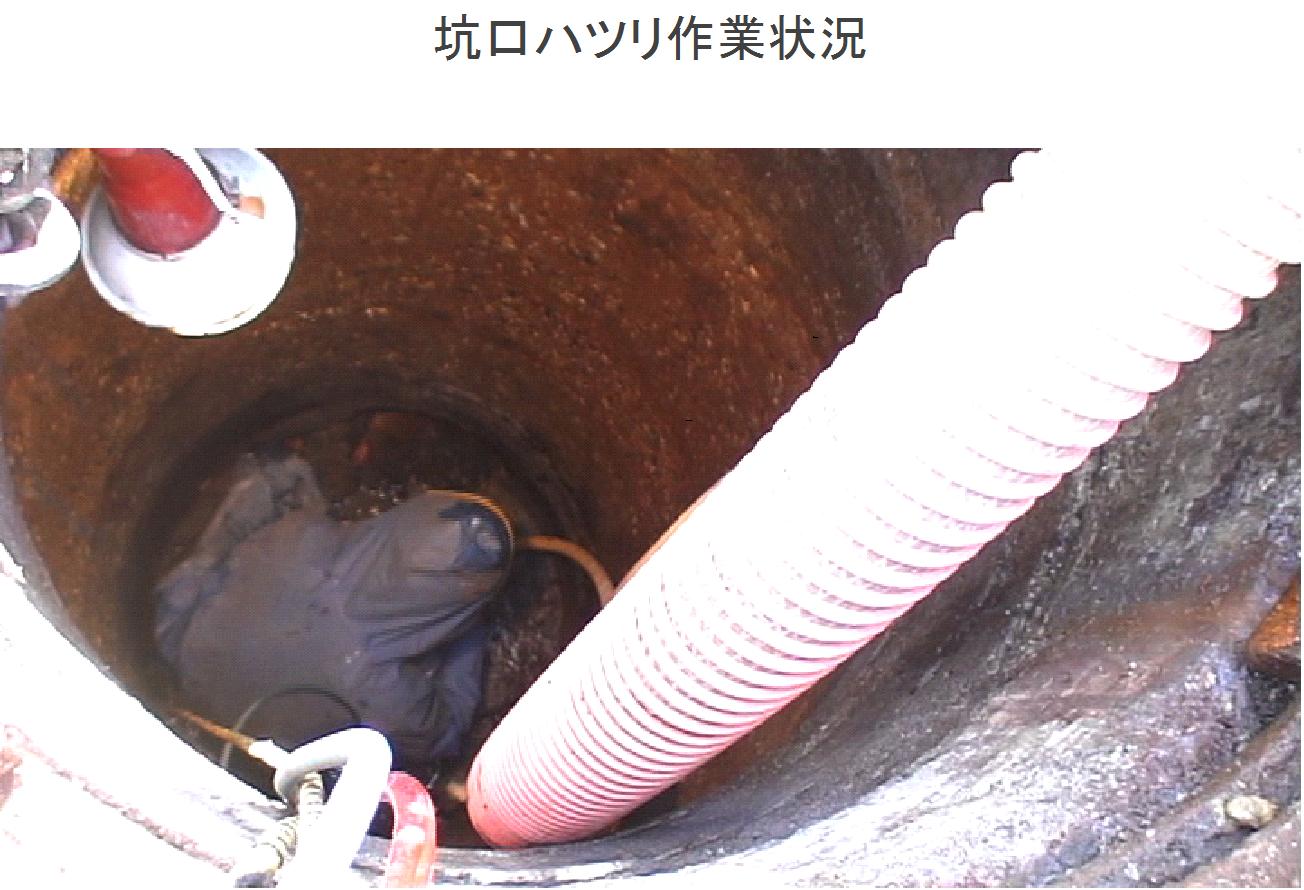

写真−12 坑口ハツリ作業状況 | |

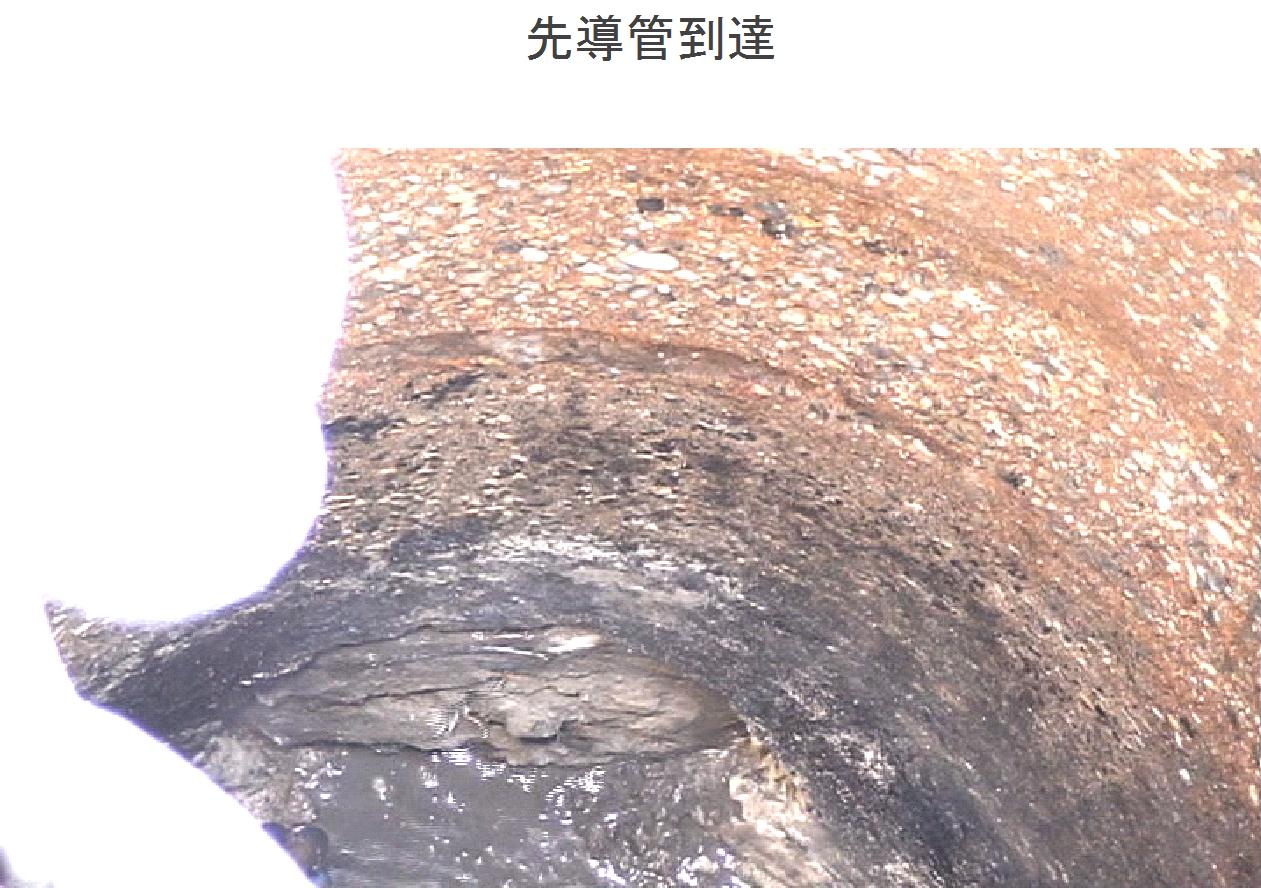

写真−13 先導管到達 |

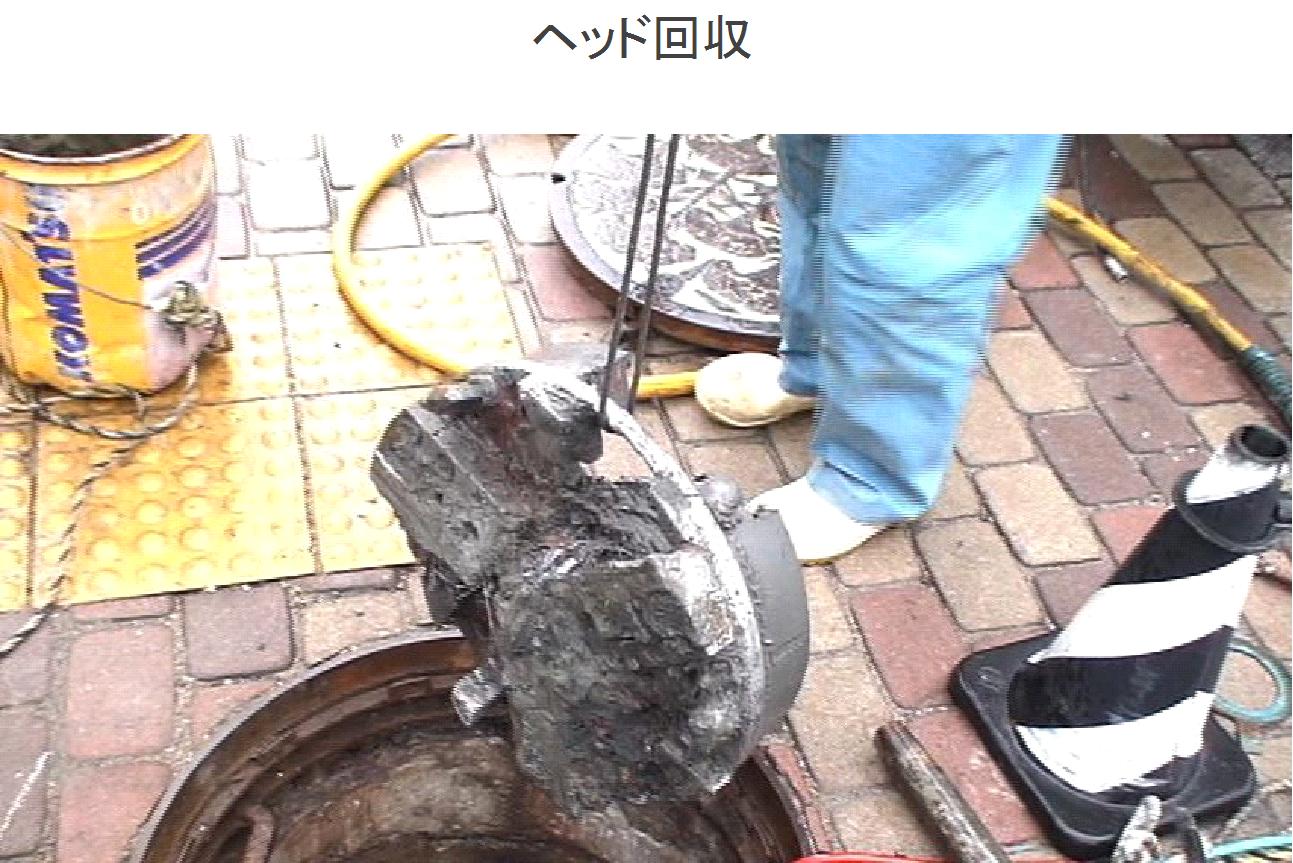

写真−14 ヘッド回収 |
