改築推進工事例 001 |
呼び径300 B型ヒューム管 ⇒ (改築)エンビ管呼び径400 |
|
1.1 工事の概要 本工事は、公共下水道整備の一環として、千葉市稲毛駅前において既設管B型ヒューム管300mmの下水道管渠を17.9mにわたり破砕しつつ、同時に新設管としてエンビφ400mmVM管を17.9mにわたり埋設した改築推進工事で、本工事においては、既設管と新設管の上下段差が大きいため、標準のパイプキュア工法の装置を一部変更して施工した。 1.2 工 事 1.2.1 工事名 千葉市稲毛区稲毛東3丁目18番地地先リカープラザ前下水道管の改築工事 1.2.2 工事時期 平成18年6月(目標時期) 1.2.3 工事場所 千葉市稲毛区稲毛東3丁目18番地地先リカープラザ前 1.2.4 工事内容 工事延長 L=17.9m(人孔間距離)(派出所前からJR稲毛駅側に推進)、水道管、ガス管、NTTのケーブルがGL下約1.2mに布設されている。 |
||

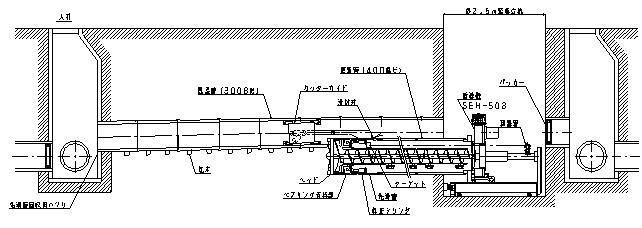

図−1 システム図 |
||

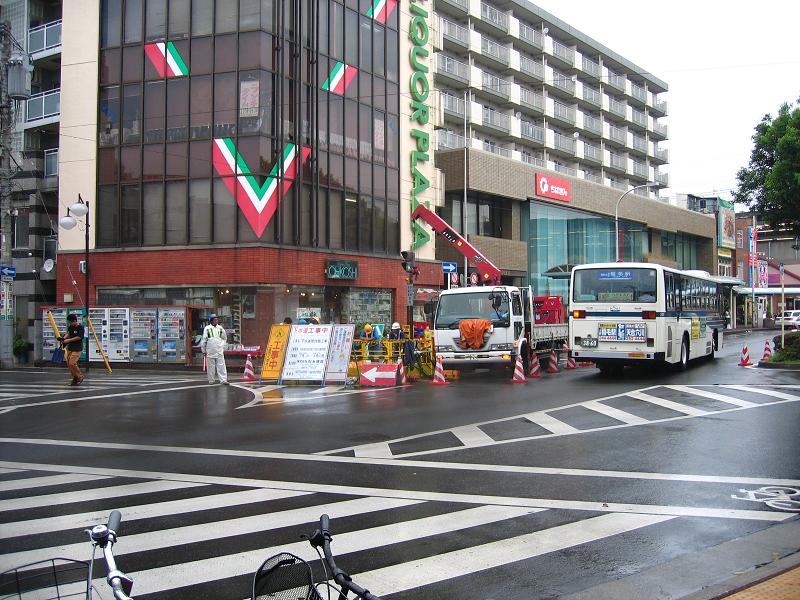

写真−1 全景 |

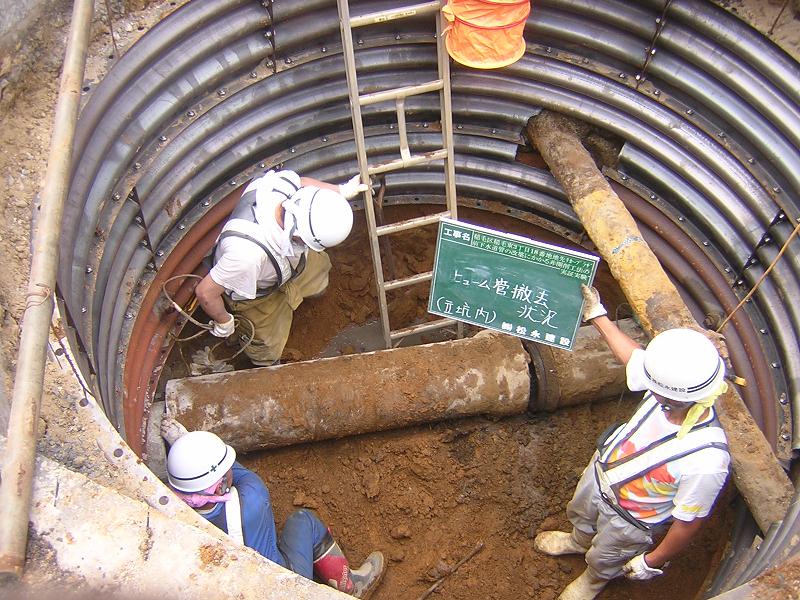

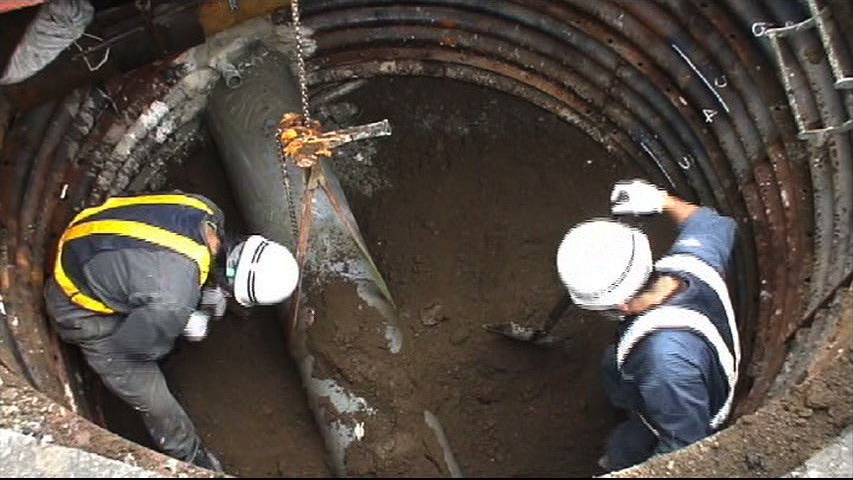

写真−2 発進立坑・掘削 旧管 |
|
写真−3 旧管支承物 (I 形コンクリートプロック) |

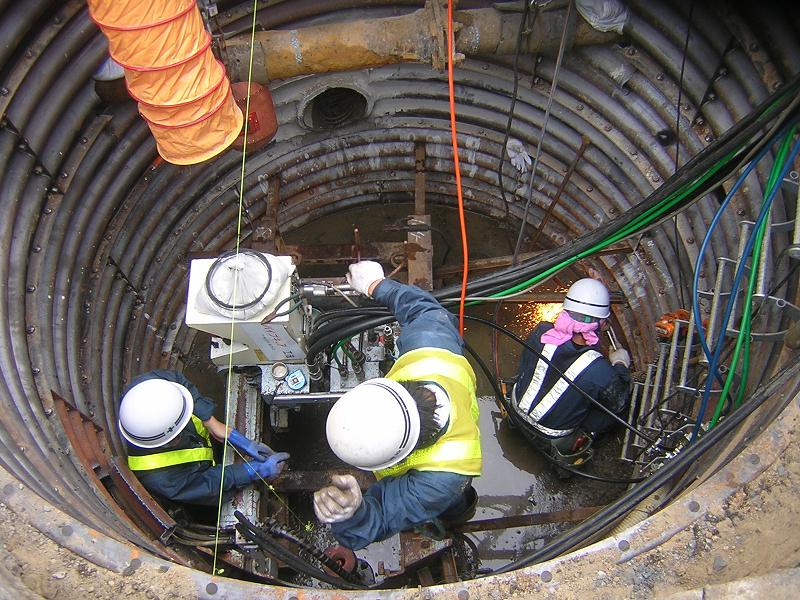

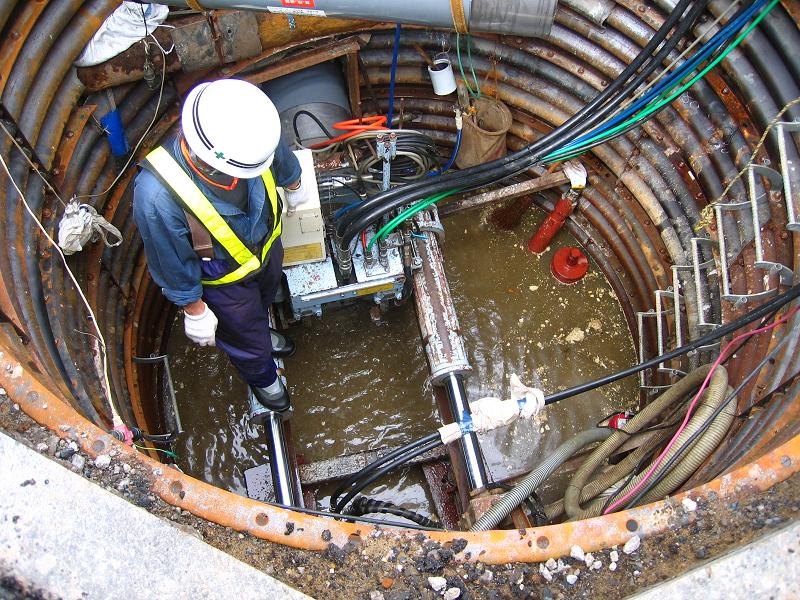

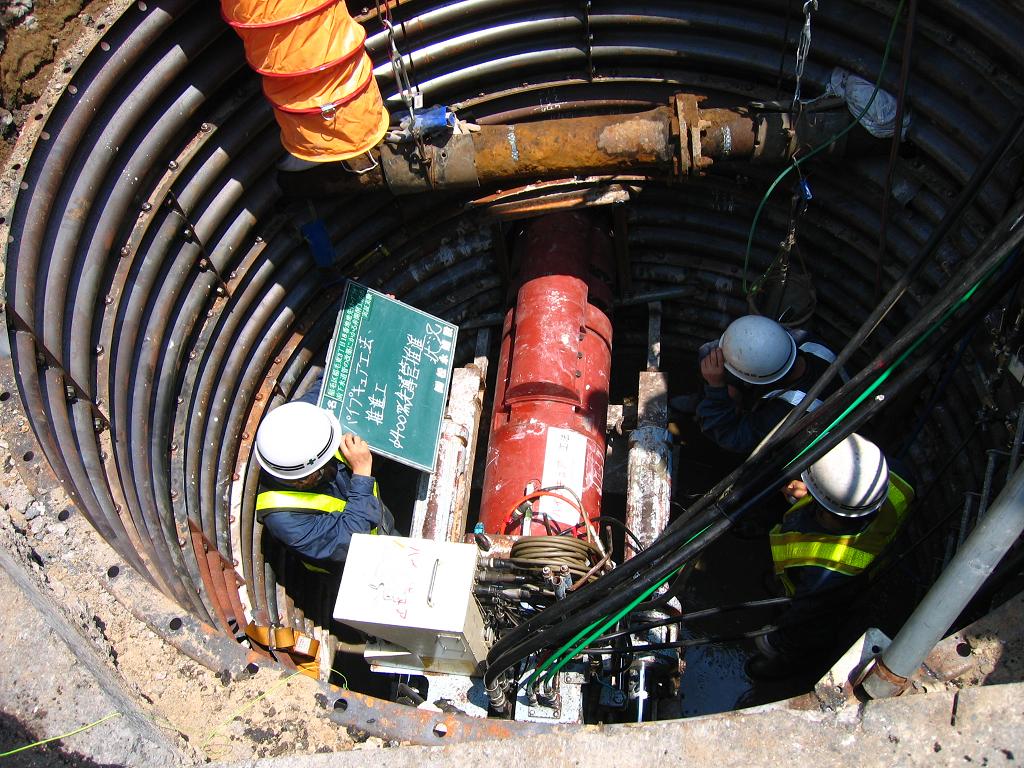

写真−4 推進機設置 |
|

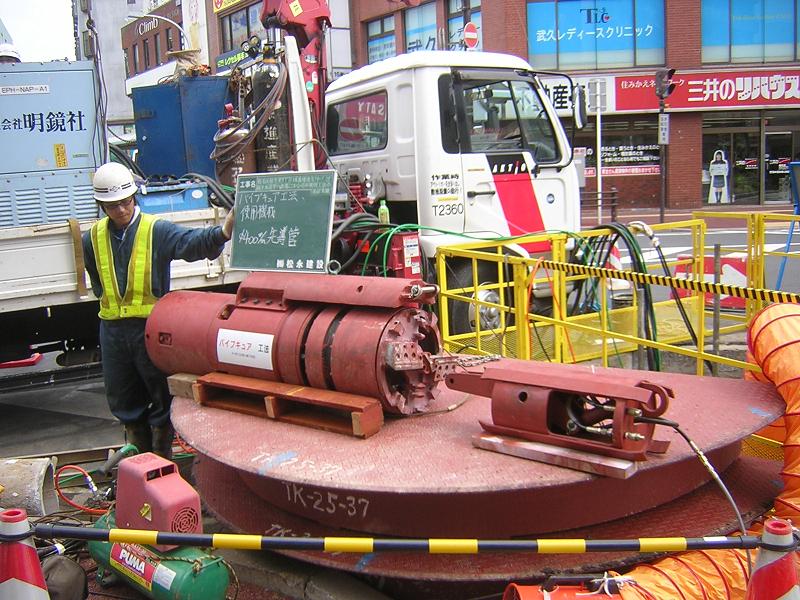

写真−5 カッターガイド・先導管の推進 |
写真−6 カッターガイド・先導管の推進 |
|

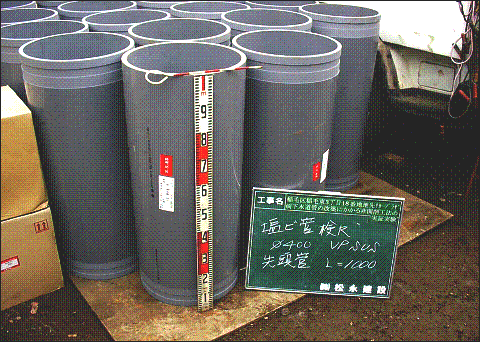

写真−7 新設管(VM400×1m) |

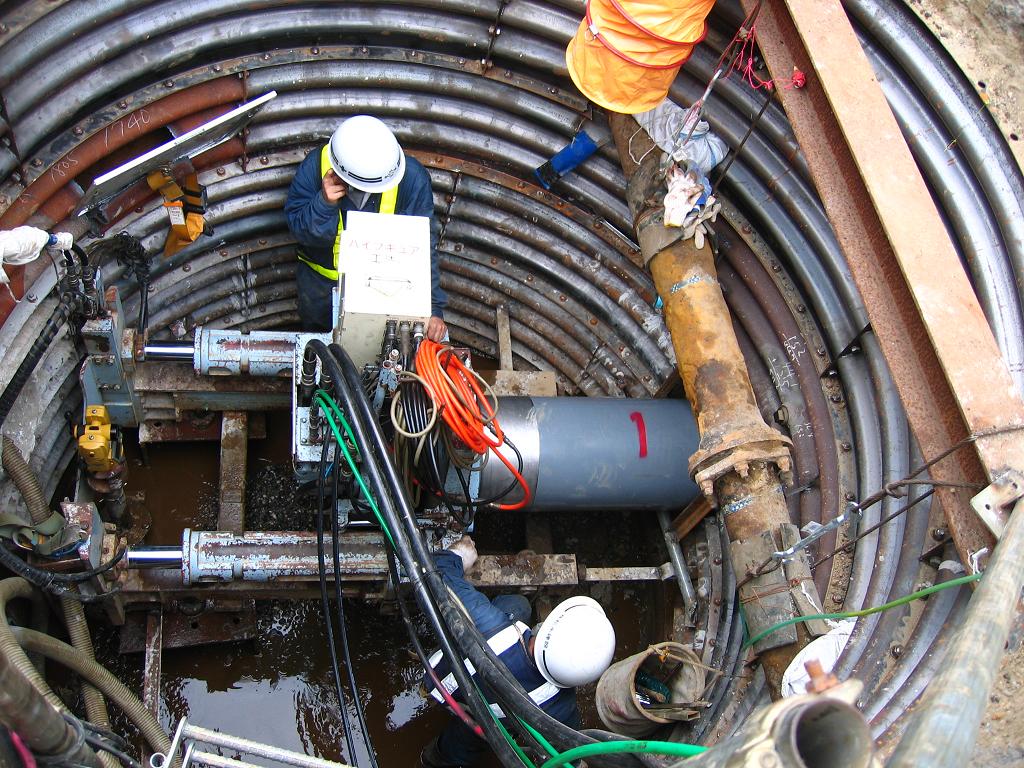

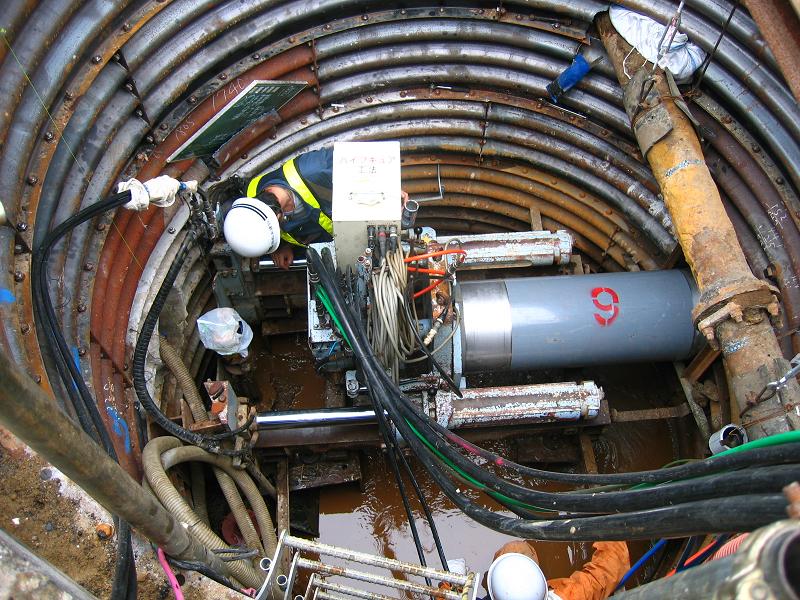

写真−8 旧管改築・エンビ管の推進 |
|
写真−9 旧管改築・エンビ管の推進 |
写真−10 継足作業 |
|

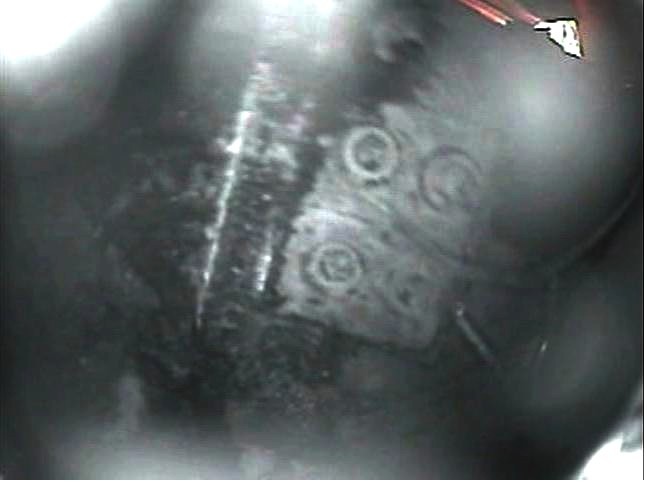

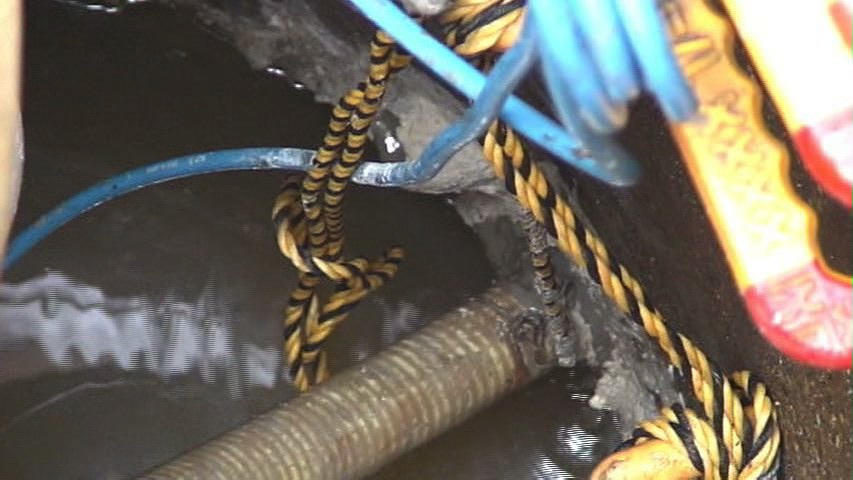

写真−11 既設管切削状況(監視カメラより) |

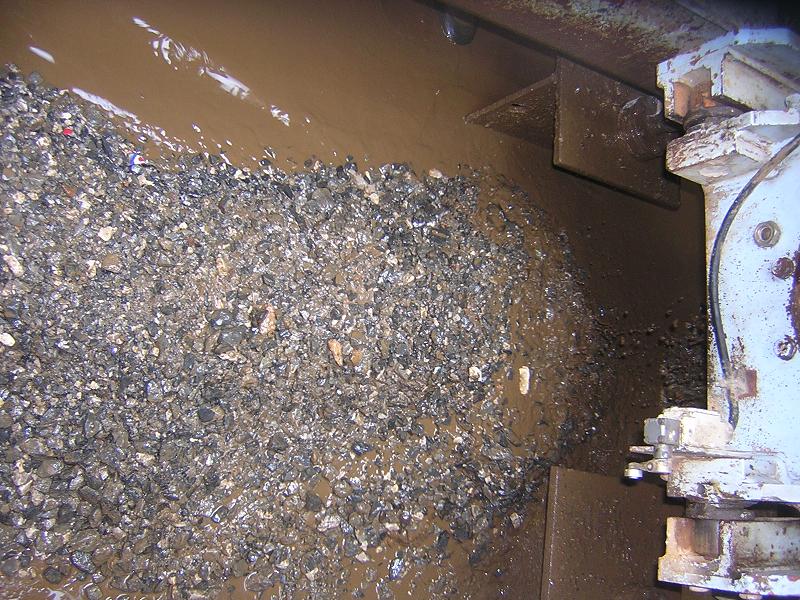

写真−12 発進立坑側への排出状況 |
|

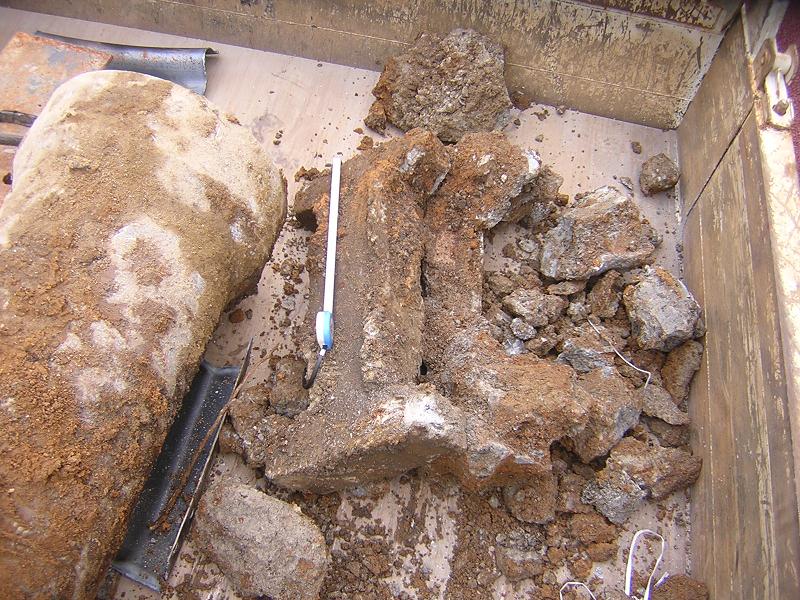

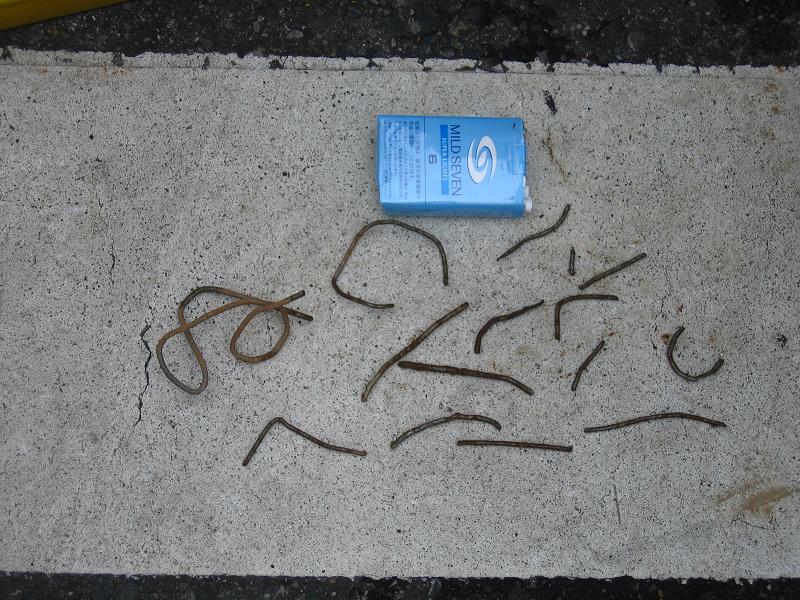

写真−13 切削・排出されたヒューム管の配筋 |

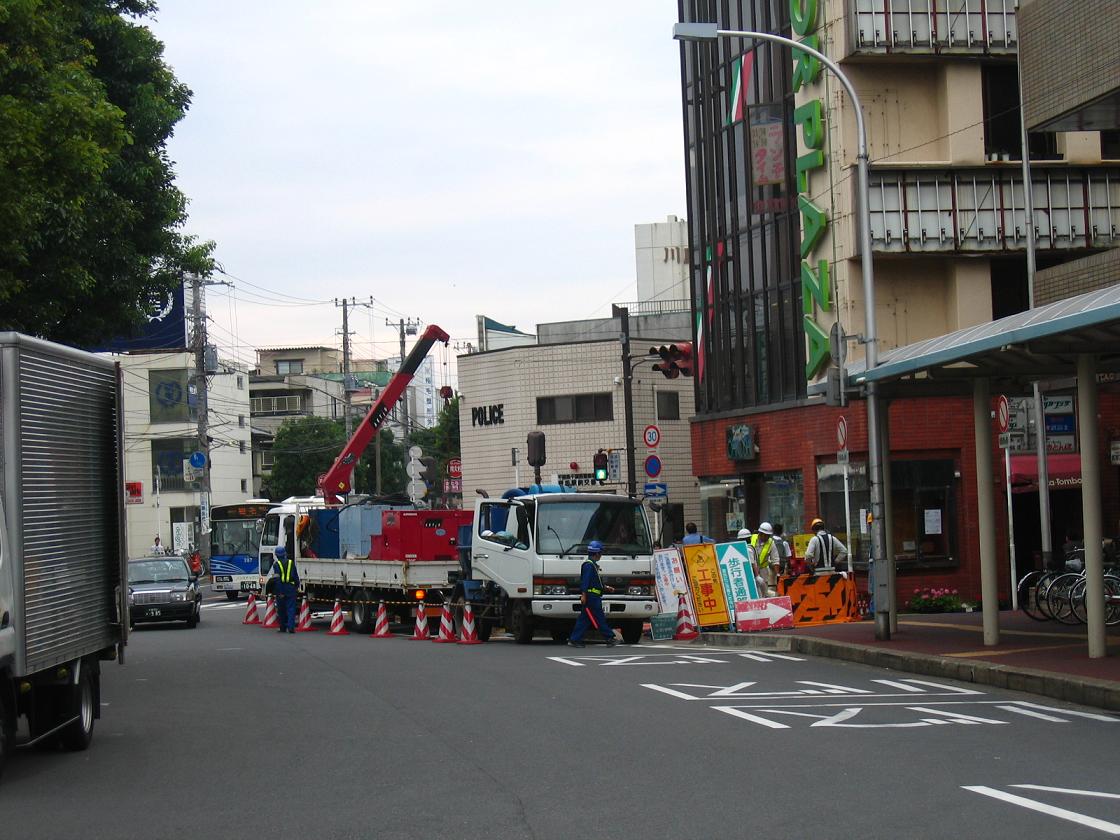

写真−14 配車状況 |
|

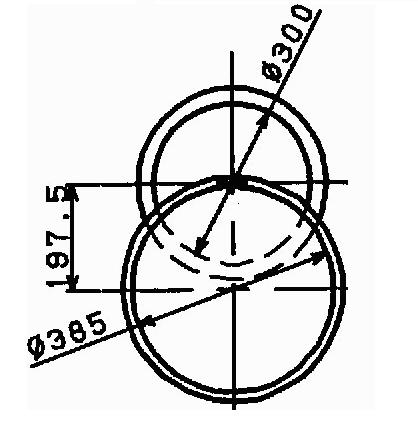

写真−15 旧管改築・エンビ管の位置 (上:φ300B型ヒューム管 下:エンビ管φ400VM) |

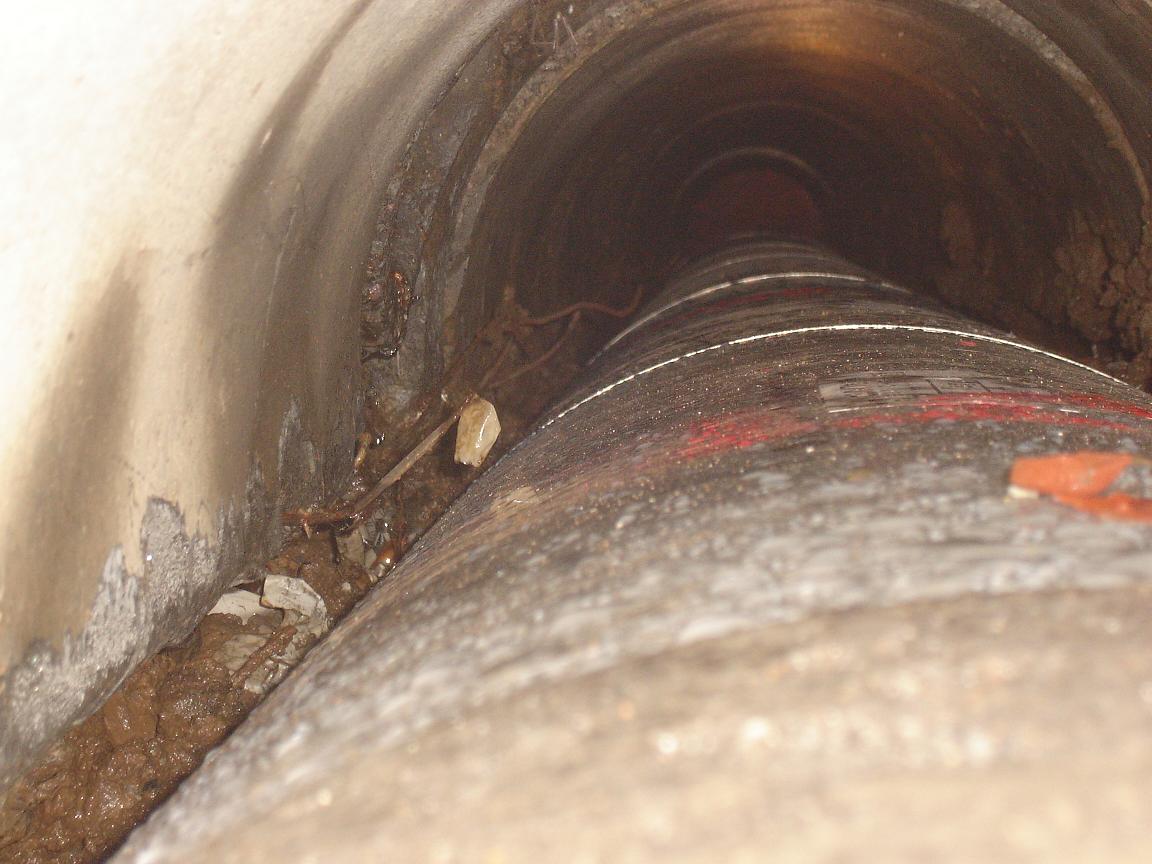

写真−16 発進立坑より見た布設管 (上:φ300B型ヒューム管 下:エンビ管φ400VM) |
|

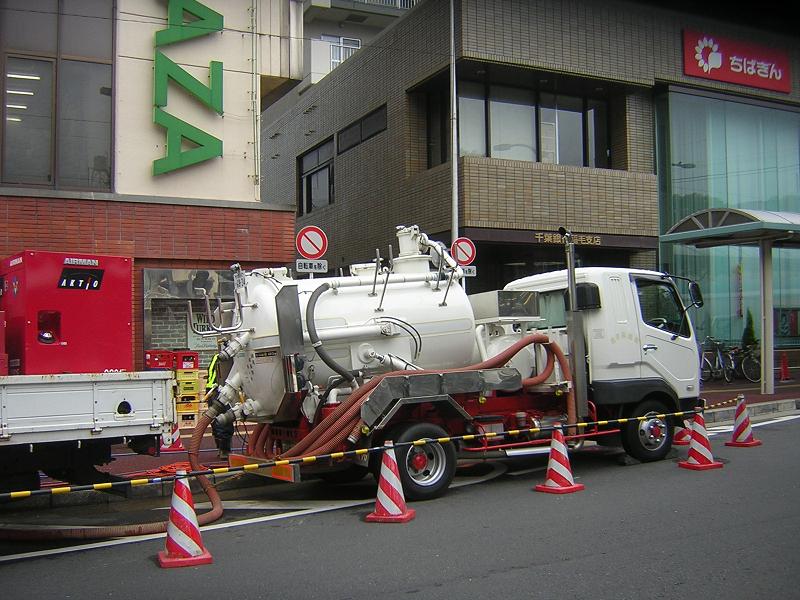

写真−17 バキューム車 |

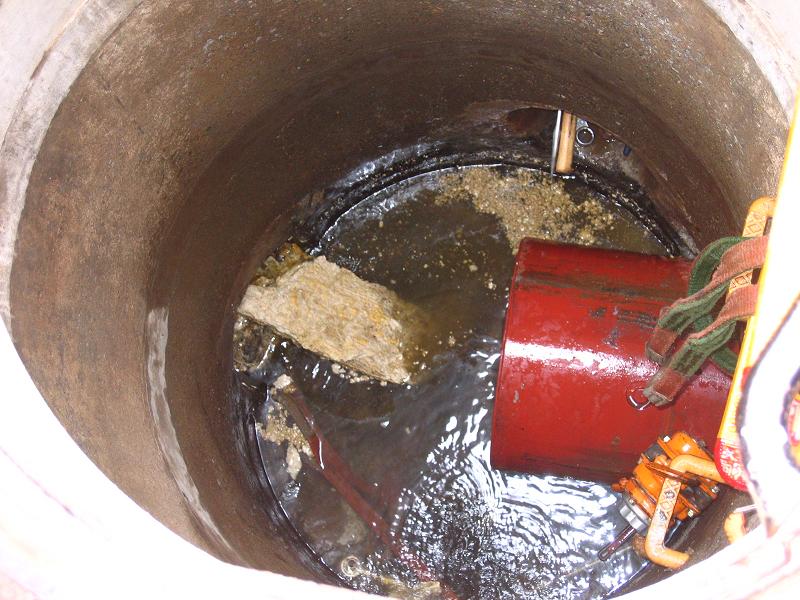

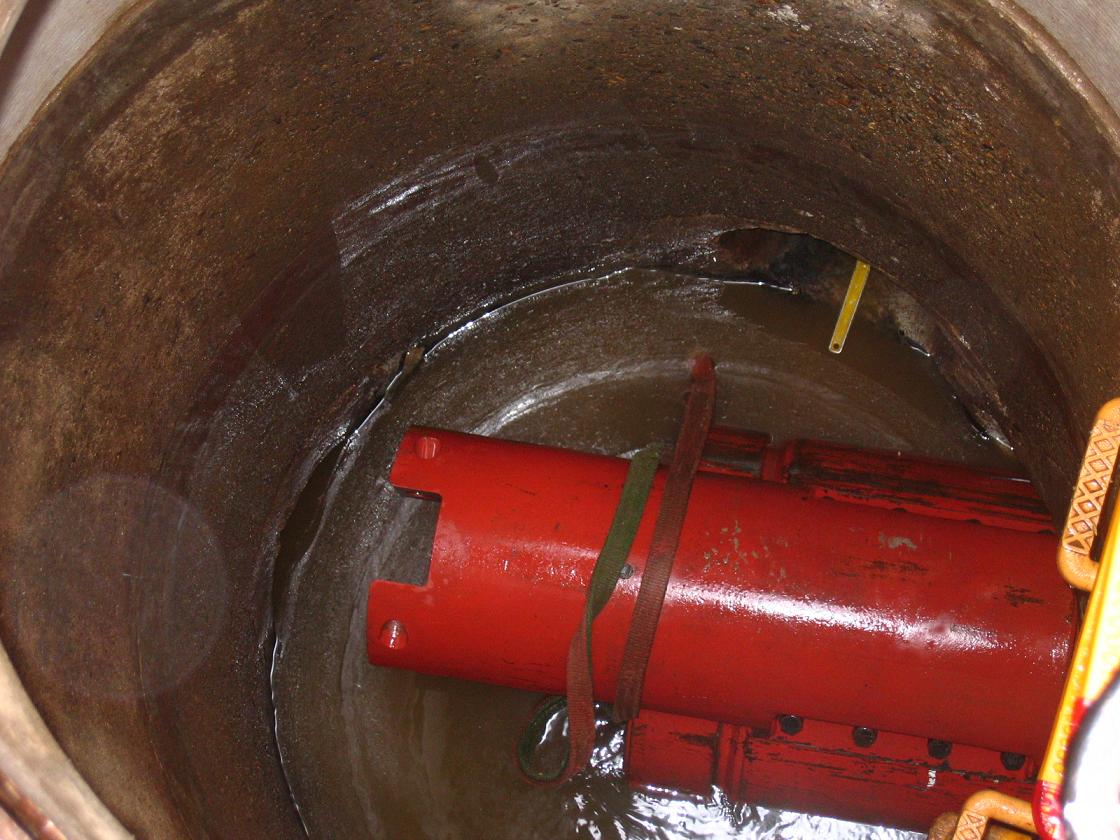

写真−18 カッタガイドの到達(1号マンホール) |
|

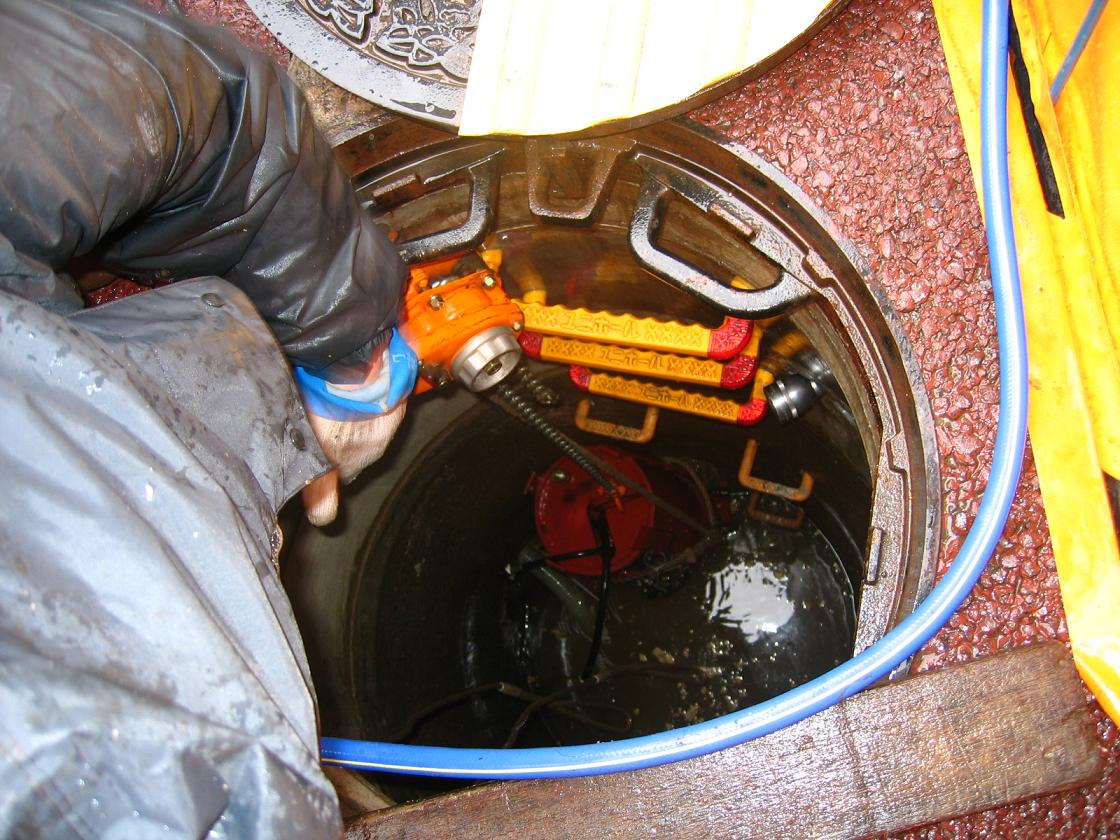

写真−19 カッタガイドの回収 |
写真−20 先導管の到達 (1号マンホール) |
|

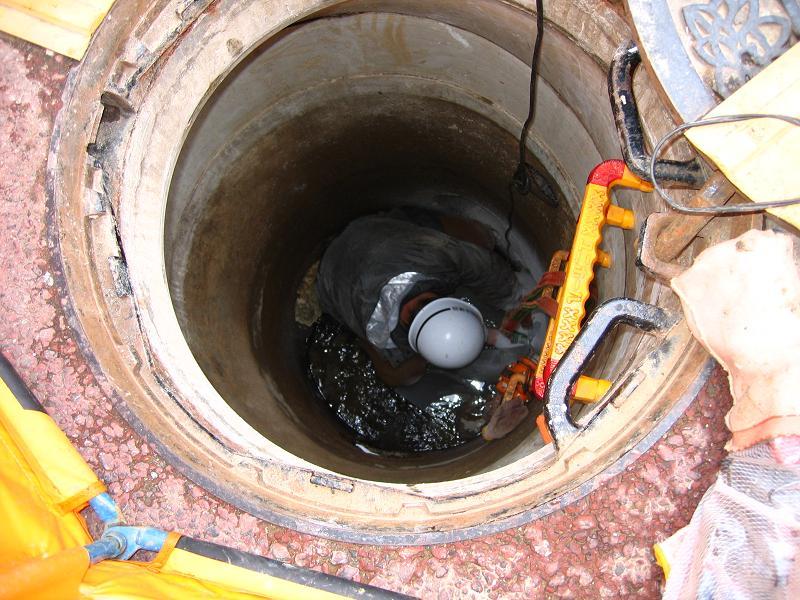

写真−21 先導管の到達 (1号マンホール) |
写真−22 到達(発進立坑) |
|

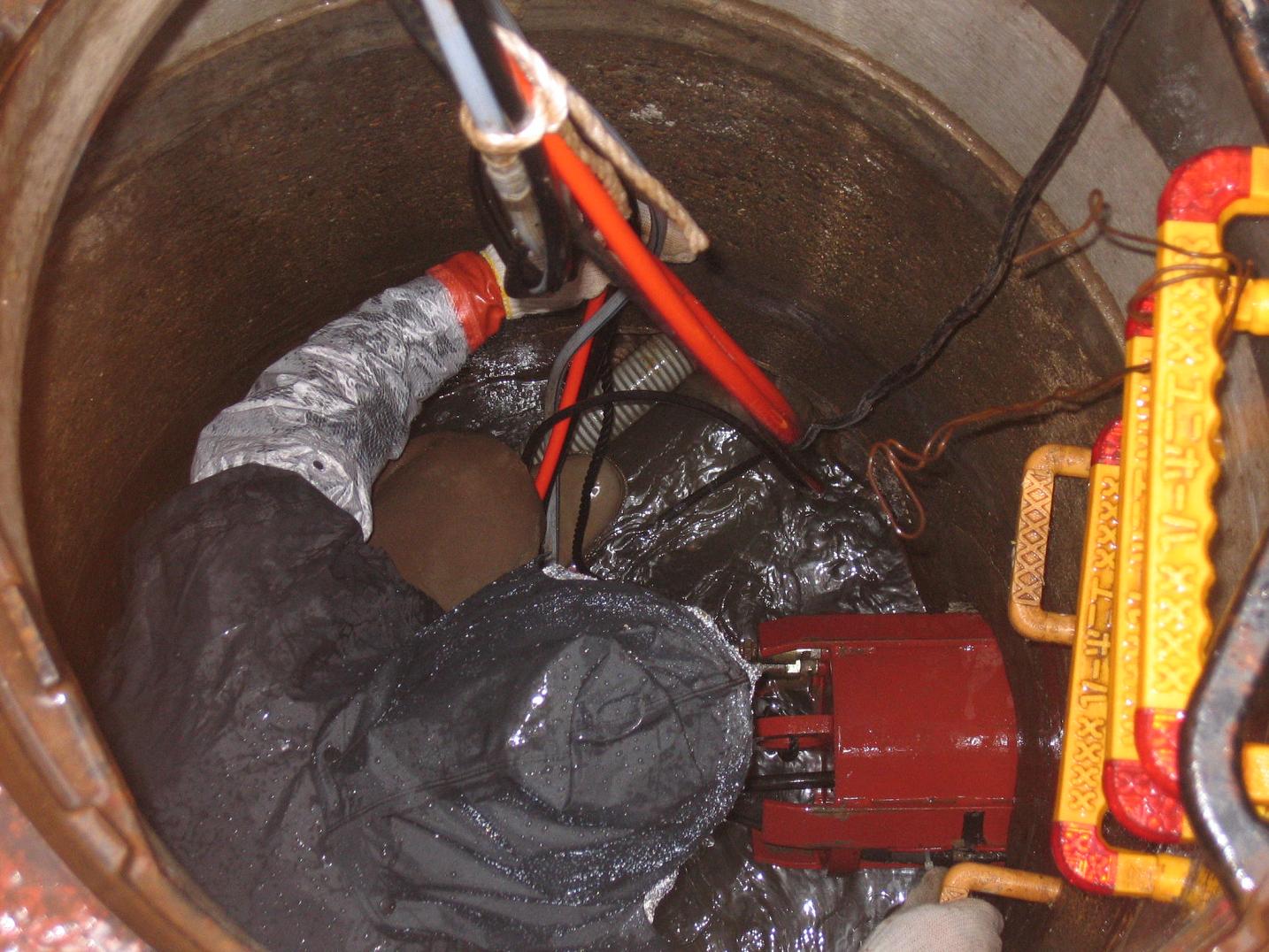

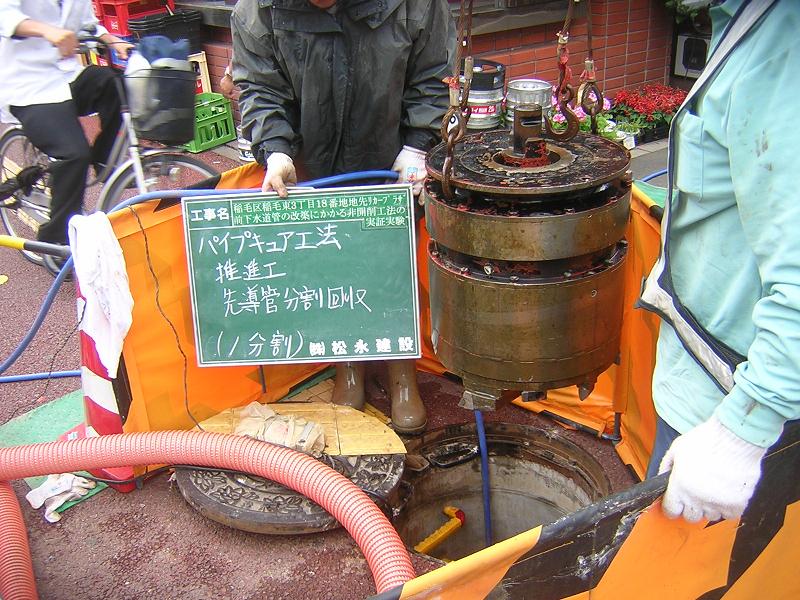

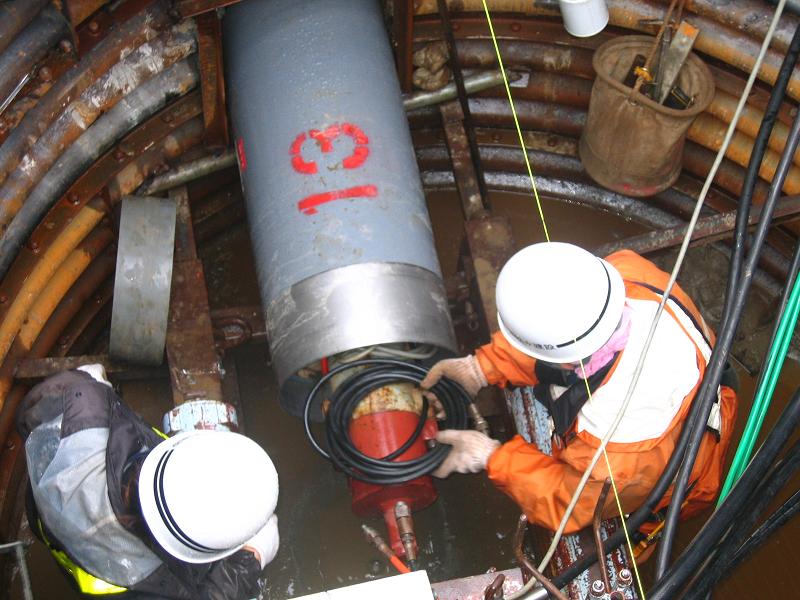

写真−23 先導管分割回収(1号マンホール) |

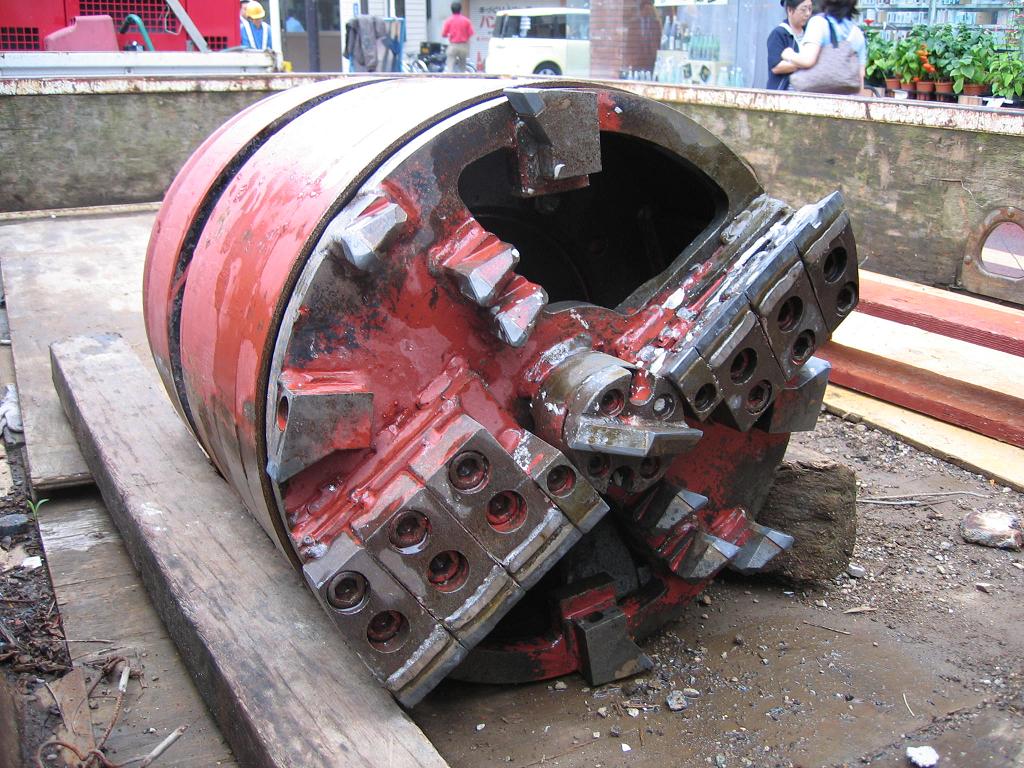

写真−24 回収後のヘッド |
|
写真−25 塩ビ管到達(1号マンホール) |

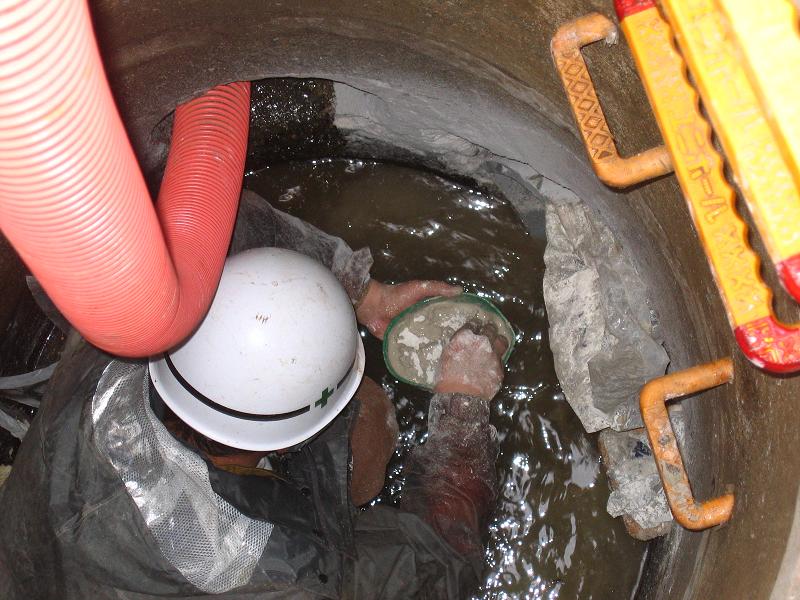

写真−26 塩ビ管部止水(1号マンホール) |
|

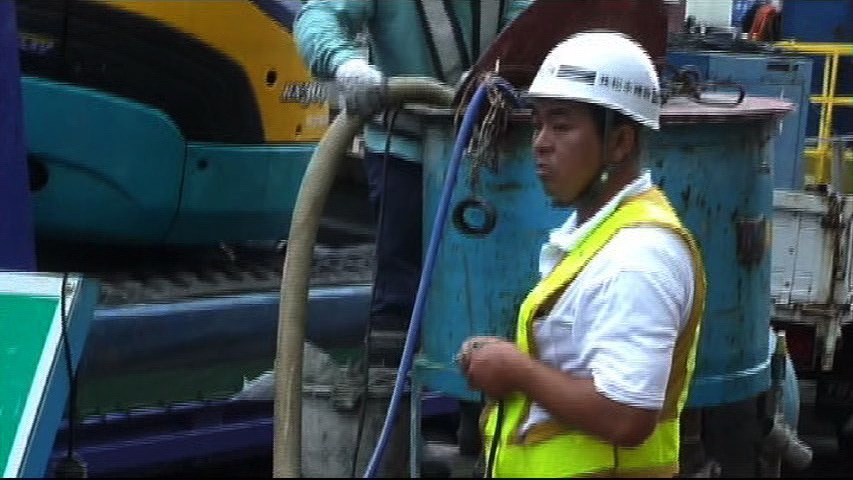

写真−27 空洞部へ注入(1号マンホール) |
写真−28 注入設備推進機回収(発進立坑) |
|
写真−30 埋戻し(発進立坑) |
||

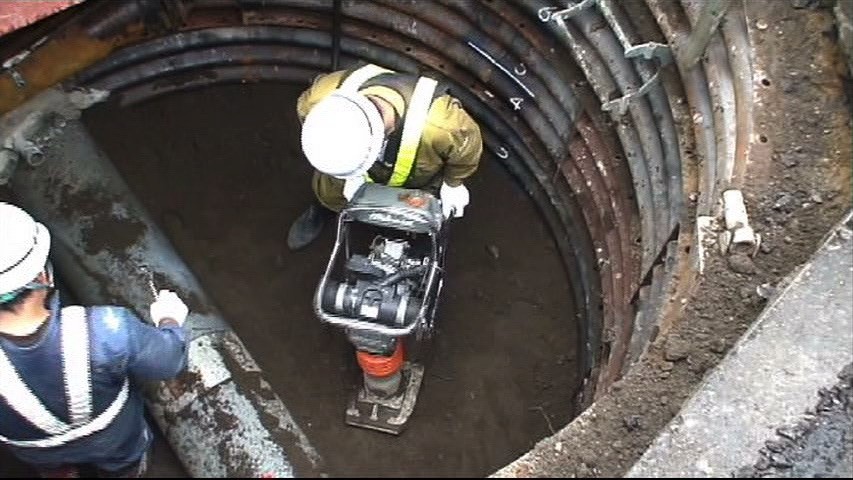

写真−31 締固め(発進立坑) |
写真−32 路面復旧 |
